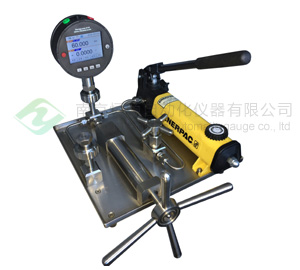

新款 Hengyuan807高压校验仪
高精度,彩色触摸屏,最大可以测量60MPA。
恒源公司新研制生产的Hengyuan 807数字式压力发生校验台为交直流两用仪器,该仪器具备了二种不同的测量参数可同时显示,当校验台输出压力时,数字压力计可选择多种测量单位,电流、电压、可根据需要可切换到相应的测量模式。校验台上的压力手泵最大造压可达60MPa,压力手轮可用于精密压力的调节, 当完成测量后,同时打开校验台泄压阀及压力泵泄压阀,二者同时进行,泄下仪器台压力。由于Hengyuan807集成了多种功能于一体,使其成为理想的压力校验仪器。
Hengyuan 807压力校验台配备了新一代精密数字压力计Hengyuan 816作为标配,涵盖国际所有压力测量单位(kPa, MPa, mmH2O, mH2O, mmHg, mHg, Psi,mba,bar,kg/cm2,inHg,inH2O,Torr,atm……)可根据用户需要选定其中的一种测量单位。为了满足特定测量的需要,仪器增加了峰值捕捉功能,方便用户捕捉最大压力测量峰值。同时设定了介面测量保持功能,测量员在取得另时数据时,直接在面板上操作,保持当前测量数据。测量显示位数也可根据用户的需求可自行设置4位,5位,6位。仪器的电测精确度,电压最高精确度可达0.0025%,标配为0.01%,可根据用户需求进行选择,仪器延续了LS802的存储功能,并加大了存储空间至200台被校表的测试数据,并读取数据,可以连接电脑读取测试数据并打印。在校验压力变送器时可用百分数功能进行量程定位校验。具备24V回路电源,具备中英文界面。
仪器尺寸:360mm X 310mm X 180mm 仪器重量:20Kg
仪器电测技术性能
序号
量程
测量范围
精度
分辨率
备注
直流电压
300mV / DC
±300.000 mV
±(0.01%+10μV)
1μV
输入阻抗:>10MΩ
自动-手动
30V / DC
±30.0000 V
±(0.01%+100μV)
100μV
输入阻抗:>1MΩ
电流
30mA / DC
±30.0000 mA
±(0.02%+2μA)
0.1μA
取样电阻:10Ω
仪器压力测量性能
序号 |
量程 |
测量范围 |
精度 |
分辨率 |
备注 |
压力 |
20 kPa |
0~20.0000 kPa |
0.025, 0.05% |
0.1Pa |
可根据用户需 求设置量程 |
100 kPa |
0~100.000 kPa |
0.025, 0.05% |
1Pa |
||
200 kPa |
0~200.000 kPa |
0.025, 0.05% |
1Pa |
||
350 kPa |
0~300.000 kPa |
0.025, 0.05% |
1Pa |
||
1 MPa |
0~1.00000 MPa |
0.025, 0.05% |
10Pa |
||
2 MPa |
0~2.00000 MPa |
0.025, 0.05% |
10Pa |
||
4 MPa |
0~2.00000 MPa |
0.025, 0.05% |
10Pa |
||
6 MPa |
0~2.00000 MPa |
0.025, 0.05% |
10Pa |
||
10 MPa |
0~2.00000 MPa |
0.025, 0.05% |
100Pa |
||
20 MPa |
0~1.00000 MPa |
0.025, 0.05% |
100Pa |
||
35 MPa |
0~1.60000 MPa |
0.025, 0.05% |
100Pa |
||
40 MPa |
0~1.60000 MPa |
0.025, 0.05% |
100Pa |
||
50 MPa |
0~1.60000 MPa |
0.025, 0.05% |
100Pa |
||
60 MPa |
0~2.00000 MPa |
0.025, 0.05% |
100Pa |
