LS807压力校验仪
高压校验装置

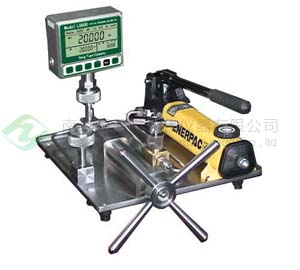

高压校验器由高压力校验装置LS807、智能数字压力计LS806、高压快速接头、3/8-1/4转换接头、3/8-M20X1.5转换接头、高压软管等组成,在校验压力变送器精密压力表时具备了快速造压精密调压等功能,使用LS806数字压力计作为标准器,LS806数字压力计在测量压力的同时,可测量电流或电压,仪器的压力测量与设定的压力百分数及电流测量同屏显示,电流及电流百分数可通过显示菜单选择。仪表可通过面板文件菜单 FILE 调用 % 进行定位校验。具备24V回路电源。多种压力显示单位,kPa MPa mmH2O mH2O mmHg mHg Psi,均有菜单提示操作。可存储60台变送器测试数据,通过面板 FILE 文件菜单 RD 随时查看被校仪表所记录的数据。
仪器配置的液压泵具备快速造压,高压精密调压能力,0~20MPa造压只需10s。高压软管与用户仪表之间采用高压快拔联接,防止了紧固联接头产生的旋转扭曲现象,也可以把被校压力表、压力变送器、压力开关及其它压力测试设备直接联接到压力校验器上校验。仪器主要有增压泵、调压器、截止阀、压力输出接口、高压软管、数字压力计等组成。
LS806 数字压力计技术参数
最大量程: 0~60Mpa 液体,( 4MPa, 6Mpa, 10Mpa, 16Mpa, 20Mpa, 40Mpa, 60Mpa)
电压参数: V DC: ±0~200V 精度: ±0.05 读数±1个字(测量)(0.03%)
电流参数: mA DC: ±0~30mA 精度: ±0.05读数±1个字(测量)(0.03%)
显 示: LCD大屏液晶,宽视角,宽温 -10℃~70℃LCD
电 源: 外供电 AC 220 V/50H ,内供电6V 免维护可充电电池
功 耗: 无20mA电流输出时为350 mW。
外形尺寸: 160 X 130 X50mm 重量:1 kg
测量精度: 0.05% ,出厂内控精度0.025%
LS807 高压压力校验台技术参数
A.压力范围:0~60Mpa(具备快速造压)。
B.310 X 310 X 180(液压泵)
C.重量:9kg
D.传压介质:普通变压器油(若更换介质须用同一标号液压油)
